El error más frecuente en la zona centro-sur es asumir que el terreno bajo la capa vegetal es uniforme. En Curicó, con depósitos fluviales del río Lontué y antiguos canales de regadío tapados, la realidad geofísica es otra. Hemos visto obras donde la excavadora encuentra un bolón de roca donde se esperaba grava, o peor, un paleocanal saturado no detectado. La tomografía sísmica de refracción y reflexión evita estas sorpresas. Trazamos perfiles continuos de velocidad de onda P y S, identificando contrastes de rigidez, profundidad del basamento rocoso y zonas de debilidad antes de mover un metro cúbico de tierra. Para proyectos que requieren además caracterizar la resistencia en profundidad, complementamos la prospección con ensayos de penetración SPT que correlacionan el perfil sísmico con parámetros geotécnicos directos.
Una línea de tomografía bien ejecutada equivale a decenas de sondajes puntuales, pero con la ventaja de mostrar la continuidad de los estratos.
Descripción del proceso

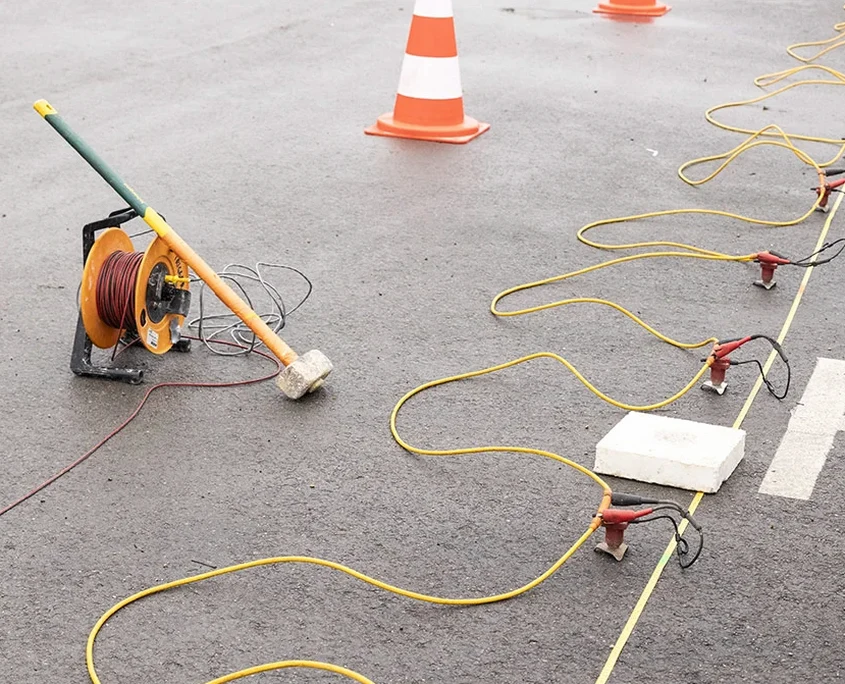

El contraste entre el secano costero y el valle regado de Curicó afecta directamente la calidad de los datos sísmicos. En temporada seca, la capa superficial dura transmite bien la energía, pero en invierno los suelos arcillosos saturados atenúan las ondas de corte, obligando a ajustar la fuente de energía. Nuestros tendidos de refracción usan geófonos de 4.5 Hz y fuente de impacto instrumentala, cubriendo líneas de 50 a 200 metros con resolución vertical desde un metro. Para reflexión, empleamos martillo acelerado o caída de peso, apilando golpes para mejorar la relación señal-ruido. El procesado incluye corrección topográfica, análisis de velocidades por tomografía de tiempos de viaje y modelado de trazado de rayos. Entregamos un perfil 2D con isolíneas de velocidad Vp y Vs, más la clasificación sísmica del sitio según NCh433.Of1996 Mod.2009, directamente aplicable al diseño estructural.
Aspectos locales
Un edificio institucional proyectado en avenida San Martín enfrentó un retraso de cinco meses porque las calicatas iniciales no detectaron un relleno de ceniza volcánica en una depresión antigua. Al excavar losa, el terreno colapsó bajo el peso de la maquinaria. Con tomografía sísmica habríamos mapeado la anomalía de baja velocidad en una jornada, sin necesidad de mover tierras. En Curicó, los suelos de cenizas volcánicas, los depósitos fluviales heterogéneos y la presencia de niveles freáticos someros hacia el valle combinan un escenario complejo. La refracción sísmica nos permite trazar la interfaz suelo-basamento y detectar zonas de baja compacidad, mientras que la reflexión de alta resolución identifica estructuras más profundas que pueden amplificar las ondas sísmicas. Omitir este mapeo puede implicar desde sobrecostos en fundaciones hasta problemas de asentamiento diferencial si se apoyan zapatas sobre materiales de rigidez contrastante.
Preguntas comunes
¿Qué diferencia hay entre refracción y reflexión sísmica para mi proyecto en Curicó?
La refracción mapea capas donde la velocidad aumenta con la profundidad, ideal para detectar el basamento rocoso hasta 30-40 m y obtener el perfil Vs30 para clasificación sísmica. La reflexión identifica contrastes de impedancia acústica, permitiendo mapear estructuras más profundas (50-80 m) y capas de baja velocidad que la refracción no puede ver, como paleocanales rellenos de material blando bajo gravas compactas.
¿En qué etapa del proyecto se recomienda hacer la tomografía sísmica?
En etapa de anteproyecto o diseño básico, antes de definir la cota de fundación y el tipo de sello. En Curicó, donde los suelos varían de gravas fluviales a cenizas volcánicas en pocos metros, conviene ejecutarla junto con la mecánica de suelos preliminar para orientar la ubicación de sondajes y calicatas.
¿Cuánto cuesta una campaña de tomografía sísmica en Curicó?
El costo varía según la longitud total de líneas, la fuente sísmica requerida y la accesibilidad al terreno. Para proyectos típicos en la zona, los trabajos de refracción y reflexión oscilan entre $1.122.000 y $2.310.000. Cada cotización se ajusta al alcance exacto tras una visita técnica sin costo.
¿Qué limitaciones tiene el método en suelos curicanos?
La principal limitación es la atenuación en suelos arcillosos saturados durante el invierno, que puede reducir la penetración de las ondas de corte. También, si existe una capa de alta velocidad sobre otra de baja velocidad (inversión de velocidad), la refracción no la detecta; en ese caso complementamos con reflexión o MASW para resolver el perfil completo.
¿Qué parámetros de diseño entrega el informe final?
Además de los perfiles sísmicos 2D, entregamos la velocidad de onda de corte promedio en los primeros 30 m (Vs30), el módulo de Young dinámico, el coeficiente de Poisson dinámico y la clasificación de sitio según NCh433 (A a F). Estos parámetros permiten al ingeniero estructural definir el factor de amplificación sísmica y el espectro de diseño específico del terreno.
